Dalam bidang pemrosesan sinyal, konsep filter BIBO (Bounded - Input Bounded - Output) memainkan peran penting. Sebagai pemasok filter BIBO, saya sering ditanya apakah filter ini kebal terhadap aliasing. Untuk menjawab pertanyaan ini secara komprehensif, kita perlu mempelajari prinsip dasar filter dan aliasing BIBO.
Memahami Filter BIBO
Filter BIBO ditentukan oleh propertinya bahwa untuk setiap sinyal masukan yang dibatasi, sinyal keluarannya juga dibatasi. Secara matematis, jika (x(t)) merupakan sinyal masukan sehingga (|x(t)| \leq M_x) untuk semua (t), dengan (M_x) adalah bilangan real non - negatif, maka keluaran (y(t)) filter BIBO memenuhi (|y(t)| \leq M_y) untuk semua (t), dengan (M_y) adalah bilangan real non - negatif lainnya.
Stabilitas filter BIBO sangat penting. Suatu filter dikatakan stabil terhadap BIBO jika dan hanya jika respons impulsnya (h(t)) benar-benar dapat diintegrasikan, yaitu (\int_{-\infty}^{\infty}|h(t)|dt<\infty). Properti stabilitas ini memastikan bahwa filter tidak akan menghasilkan keluaran yang tidak terbatas untuk masukan yang dibatasi, yang merupakan karakteristik yang sangat diinginkan dalam banyak aplikasi seperti pemrosesan audio, sistem komunikasi, dan sistem kontrol.
Fenomena Aliasing
Aliasing adalah masalah yang terjadi ketika sinyal waktu kontinu diambil sampelnya pada kecepatan yang terlalu rendah. Menurut teorema pengambilan sampel Nyquist - Shannon, sinyal waktu kontinu dengan komponen frekuensi maksimum (f_{max}) harus diambil sampelnya pada kecepatan (f_s) sedemikian rupa sehingga (f_s>2f_{max}) untuk menghindari aliasing. Ketika laju pengambilan sampel berada di bawah nilai kritis ini, komponen sinyal frekuensi tinggi "terlipat kembali" ke dalam rentang frekuensi sinyal sampel, menciptakan komponen frekuensi rendah palsu.
Misalnya, pertimbangkan sinyal sinusoidal waktu kontinu (x(t) = A\cos(2\pi f_0t)). Jika kita mengambil sampel sinyal ini pada laju (f_s), dan (f_0 > f_s/2), sinyal sampel akan tampak seolah-olah memiliki frekuensi lebih rendah dari (f_0). Distorsi konten frekuensi sinyal asli dapat menyebabkan kesalahan signifikan dalam pemrosesan dan analisis sinyal.
Apakah Filter BIBO Kebal terhadap Aliasing?
Jawaban singkatnya adalah tidak, filter BIBO tidak kebal terhadap aliasing. Filter BIBO dirancang untuk memproses sinyal berdasarkan hubungan masukan - keluaran dan sifat stabilitasnya, namun tidak secara inheren mencegah aliasing.
Mari kita analisis ini dari dua perspektif: pra - pengambilan sampel dan pasca - pengambilan sampel.
Pra - Pengambilan Sampel
Sebelum mengambil sampel sinyal waktu kontinu, filter BIBO dapat digunakan sebagai filter anti - aliasing. Filter anti - aliasing yang ideal adalah filter low - pass yang memiliki frekuensi cut - off (f_c = f_s/2), di mana (f_s) adalah frekuensi sampling. Filter ini melemahkan semua komponen frekuensi sinyal waktu kontinu di atas (f_s/2), memastikan bahwa konten frekuensi sinyal berada dalam rentang Nyquist sebelum pengambilan sampel.
Namun, filter lolos rendah BIBO yang praktis memiliki keterbatasan. Filter dunia nyata tidak dapat memiliki respons frekuensi persegi panjang yang ideal. Mereka memiliki pita transisi antara pass - band dan stop - band, dan selalu ada beberapa redaman bukan - nol di pass - band dan beberapa penguatan bukan - nol di stop - band. Akibatnya, meskipun dengan filter anti - aliasing BIBO, mungkin masih ada beberapa komponen frekuensi tinggi yang tidak dilemahkan sepenuhnya, sehingga berpotensi menimbulkan aliasing.
Pasca - Pengambilan Sampel
Setelah pengambilan sampel, filter BIBO dapat digunakan untuk memproses sinyal waktu diskrit. Namun pada tahap ini, jika aliasing telah terjadi selama proses pengambilan sampel, filter BIBO tidak dapat membalikkan efek aliasing tersebut. Komponen frekuensi rendah palsu yang dibuat oleh aliasing sekarang menjadi bagian dari sinyal sampel, dan filter BIBO akan memproses komponen palsu ini bersama dengan komponen frekuensi rendah yang sah.
Misalnya, dalam sistem audio digital, jika sinyal audio diambil sampelnya pada kecepatan yang terlalu rendah, maka aliasing akan terjadi. Filter digital BIBO yang digunakan untuk pemerataan atau pengurangan noise pada sinyal audio tidak akan mampu menghilangkan komponen alias.
Penerapan dan Pertimbangan
Dalam banyak aplikasi, kombinasi filter BIBO dan teknik pengambilan sampel yang tepat sangatlah penting. Misalnya, dalam aRuang Uji Stabilitas, sensor digunakan untuk mengukur berbagai besaran fisika seperti suhu, tekanan, dan kelembaban. Sinyal waktu berkelanjutan ini perlu diambil sampelnya dan diproses. Filter anti - aliasing BIBO dapat digunakan sebelum pengambilan sampel untuk mengurangi risiko aliasing, dan kemudian filter digital BIBO dapat diterapkan ke data sampel untuk diproses lebih lanjut.

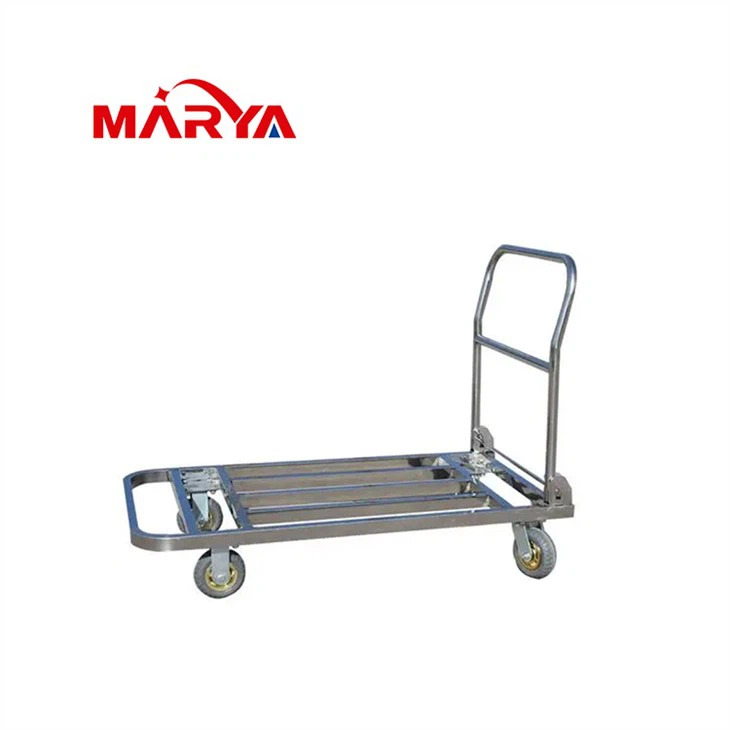

Demikian pula dalam aTroli Ruang Bersihyang mungkin memiliki sensor untuk memantau pergerakan dan posisinya, sinyal dari sensor ini perlu diambil sampelnya dan disaring dengan cermat. Penggunaan filter BIBO dapat membantu memastikan stabilitas dan keakuratan pemrosesan sinyal, namun laju pengambilan sampel yang tepat juga harus dijaga untuk menghindari aliasing.

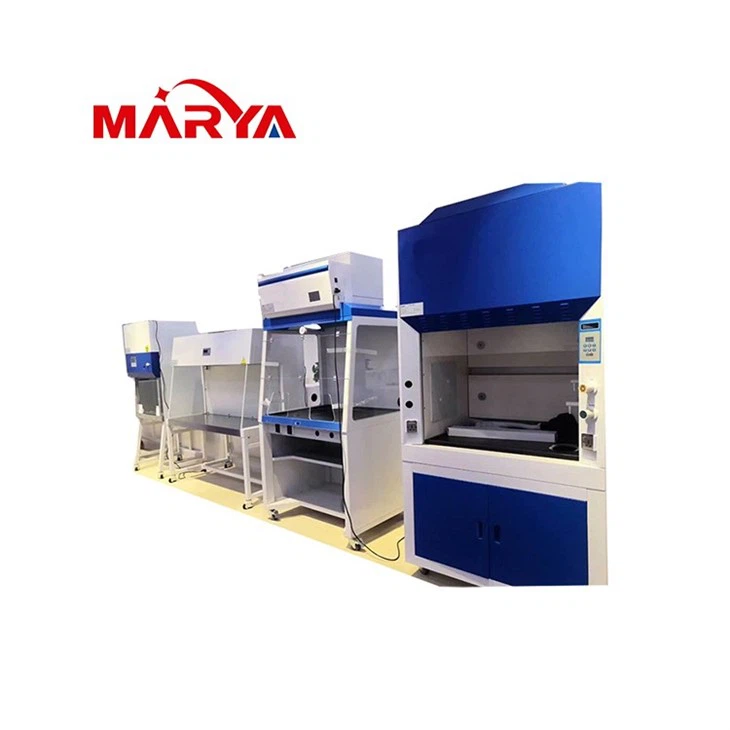

Di sebuahKabinet Keamanan Hayati Ruang Bersih, sensor aliran udara digunakan untuk memantau sirkulasi udara. Sinyal dari sensor ini diproses menggunakan filter BIBO. Namun, jika laju pengambilan sampel sinyal sensor tidak cukup tinggi, aliasing dapat terjadi, yang menyebabkan pembacaan tidak akurat dan berpotensi membahayakan keselamatan dan kinerja kabinet.
Mengurangi Aliasing dalam Sistem Filter BIBO
Meskipun filter BIBO tidak kebal terhadap aliasing, ada beberapa strategi yang dapat diterapkan untuk mengurangi dampak aliasing.
- Pemilihan Tingkat Pengambilan Sampel yang Tepat: Seperti disebutkan sebelumnya, memastikan bahwa laju pengambilan sampel berada di atas laju Nyquist adalah cara paling mendasar untuk menghindari aliasing. Dalam praktiknya, laju pengambilan sampel yang jauh lebih tinggi daripada (2f_{max}) sering kali digunakan untuk memberikan margin keamanan.
- Filter Anti - Aliasing Berkualitas Tinggi: Menggunakan filter BIBO dengan pita transisi yang tajam dan riak pita lolos rendah dapat membantu melemahkan komponen frekuensi tinggi secara lebih efektif sebelum pengambilan sampel. Teknik desain filter tingkat lanjut seperti filter Chebyshev, Butterworth, dan filter elips dapat digunakan untuk mencapai kinerja filter yang lebih baik.
- Pengambilan Sampel Berlebihan dan Penipisan: Oversampling melibatkan pengambilan sampel sinyal waktu kontinu dengan kecepatan yang jauh lebih tinggi daripada kecepatan Nyquist. Hal ini memungkinkan pemfilteran yang lebih akurat dalam domain digital. Setelah disaring, sinyal dapat dihancurkan (diambil sampelnya) hingga kecepatan pengambilan sampel yang diinginkan.
Kesimpulan
Kesimpulannya, filter BIBO tidak kebal terhadap aliasing. Meskipun menawarkan sifat stabilitas yang penting untuk pemrosesan sinyal, mereka tidak mengatasi akar penyebab aliasing, yang terkait dengan laju pengambilan sampel sinyal waktu kontinu. Namun, filter BIBO dapat memainkan peran penting dalam anti - aliasing dengan bertindak sebagai filter low - pass pra - pengambilan sampel dan dalam pemrosesan sinyal pasca - pengambilan sampel.
Sebagai pemasok filter BIBO, kami memahami pentingnya menyediakan filter berkualitas tinggi yang dapat diintegrasikan ke dalam sistem untuk meminimalkan dampak aliasing. Filter kami dirancang dengan teknik desain filter terbaru untuk memastikan kinerja luar biasa dalam hal stabilitas dan respons frekuensi. Jika Anda mencari filter BIBO yang andal untuk aplikasi Anda, baik itu di aRuang Uji Stabilitas,Troli Ruang Bersih, atauKabinet Keamanan Hayati Ruang Bersih, kami mengundang Anda untuk menghubungi kami untuk diskusi mendetail tentang kebutuhan Anda dan bagaimana filter kami dapat memenuhi kebutuhan Anda. Kami siap membantu Anda dalam memilih filter BIBO yang paling sesuai dan memberikan dukungan teknis untuk memastikan keberhasilan proyek Anda.
Referensi
- Oppenheim, AV, Schafer, RW, & Buck, JR (1999). Diskrit - Pemrosesan Sinyal Waktu. Aula Prentice.
- Proakis, JG, & Manolakis, Dirjen (2007). Pemrosesan Sinyal Digital: Prinsip, Algoritma, dan Aplikasi. Pendidikan Pearson.
- Lathi, BP (2005). Sistem Komunikasi Digital dan Analog Modern. Pers Universitas Oxford.
